柴油发电机组众智9520市电并网控制器简介

责任编辑:汉柴动力企划部    发布时间:21-11-16     【

HGM9520发电机组与市电并联控制器适用于单台发电机组与市电的手动/自动并联系统,实现发电机组的自动开机停机/并联运行、数据测量、报警保护及“三遥”功能。控制器采用大屏幕液晶(LCD)图形显示器,可显示中文、英文及其他多种语言,操作简单,运行可靠。

HGM9520发电机组与市电并联控制器具有控制GOV和AVR的功能,有多种与市电并联运行的模式选择,如:发电机组恒定有功功率与无功功率/功率因数输出,市电剪峰功能,不间断恢复至市电供电功能。控制器准确监测发电机组的各种工作状态,当发电机组工作异常时自动解列,关闭发电机组,同时将故障状态显示在LCD上。控制器带有SAE J1939接口,可和具有J1939接口的多种电喷发动机ECU(ENGINE CONTROL UNIT)进行通信。

HGM9520发电机组与市电并联控制器采用32位微处理器技术,实现了多种参数的精密测量、定值调节以及定时、阈值整定等功能,绝大部分参数可从控制器前面板调整,所有参数可使用PC机通过USB接口调整,又可使用PC机通过RS485接口调整及监测。其结构紧凑、接线简单、可靠性高,可广泛应用于各类型发电机组自动化并联系统。

性能和特点

利用32位ARM单片机,硬件集成度高,可靠性得到进一步提升;

液晶显示LCD为480x272,带背光,中文、英文及其他多种语言可选界面操作,且可现场选择,方便工厂调试人员试机;

屏幕保护采用硬屏亚克力材料,耐磨及耐划伤性能更好;

采用硅胶面板及按键,适应环境高低温能力更强;

具有RS485通讯接口,利用MODBUS协议可以实现“三遥”功能;

具有CAN BUS接口,可以连接具备J1939的电喷机,不但可以监测电喷机的常用数据(如水温、油压、转速、燃油消耗量等),也可以通过CANBUS接口控制开机、停机、升速和降速等;

适合于三相四线、三相三线、单相二线、二相三线(120/240V)电源 50/60Hz系统;

采集并显示市电/发电三相电压、三相电流、频率、功率参数;

具有完善的市电解列保护功能,过频、欠频、过压、欠压,频率变化率、向量角度变化;

发电具有过压、欠压、过频、欠频、过流、过功率、逆功率、缺相、逆相序功能;

同步参数有:发电与市电电压差,发电与市电频率差,发电与市电相角差;

在自动状态下具有多种工作模式:自动市电失效开机,孤岛模式运行,输入、输出恒功率,剪峰模式,负载接收模式;

具有并联/解列时负载软转移功能;

三个固定模拟量传感器(温度,油压,液位);

两个可编程模拟量传感器可设置成温度或压力或液位传感器;

多种温度、压力、油位传感器曲线可直接使用,并可自定义传感器曲线;

精密采集发动机的各种参量;

控制保护功能:实现柴油发电机组自动开机/停机、开关合分闸及完善的故障显示保护等功能;

所有输出口均为继电器输出;

参数设置功能:允许用户对其参数进行更改设定,同时记忆在内部EEPROM存储器内,在系统掉电时也不会丢失。大部分参数可从控制器前面板调整,所有参数可使用PC机通过USB接口调整,又可使用PC机通过RS485接口调整;

多种起动成功条件(转速传感器、油压、发电)可选择;

供电电源范围宽(8~35)VDC,能适应不同的起动电池电压环境;

具有历史记录,实时时钟,定时开关机(每月/每周/每天开机一次且可设置是否带载)功能;

具有累计运行A、B与累计电能A、B,用户可清除重新累计,方便用户自行统计;

具有加热器、冷却器、燃油泵控制功能;

具有维护功能,维护时间到动作可设置(警告、报警停机或跳闸停机);

所有参数均采用数字化调整,摒弃了常规电位器的模拟调整方法,提高了整机的可靠性和稳定性;

外壳与控制屏之间设计有橡胶密封圏,防水性能可达到IP55;

固定控制器用卡件采用金属卡件,在高温环境下性能出色;

模块化结构设计,阻燃ABS外壳,可插拔式接线端子,嵌入式安装方式,结构紧凑,安装方便。

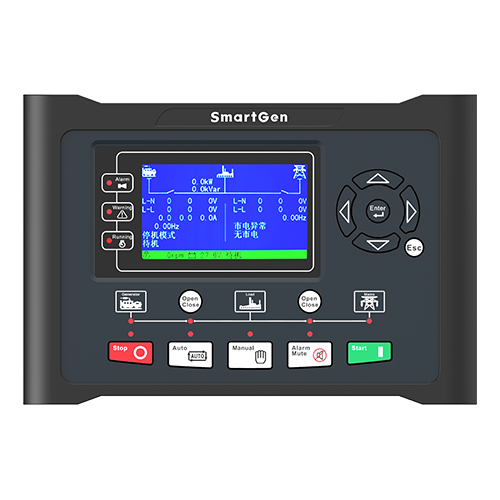

众智9520控制器
